改性環(huán)氧樹脂灌漿料
|
改性環(huán)氧樹脂灌漿料
★改性環(huán)氧樹脂灌漿料

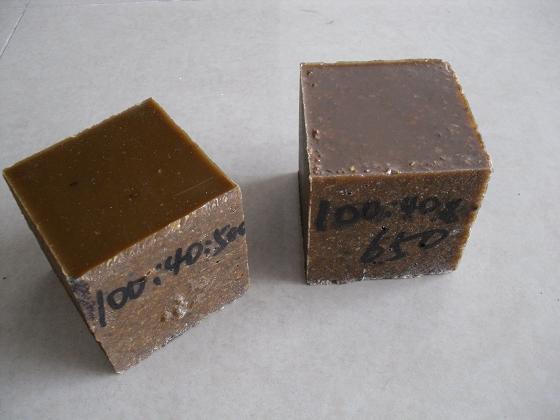

環(huán)氧灌漿料包括A（樹脂）、B（硬化劑）、C（填料）三組份，該產(chǎn)品采用優(yōu)質(zhì)樹脂與精制填料，100%固含量，不含溶劑等揮發(fā)性對人體有害物質(zhì)。常溫下將每組材料中三組份完全混合后即可使用，而無需另外添加任何成份。環(huán)氧灌漿料為需長期限承受振動、沖擊及化學(xué)腐蝕區(qū)域的設(shè)備二次灌漿安裝提供了永久性的解決方法，已經(jīng)不斷證明能夠大大延長動設(shè)備的運行周期及部件使用壽命。 ★1.用途 用于壓縮機、泵、沖壓機、粉碎機、球磨機等高振動性設(shè)備的二次灌漿安裝。 用于易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。 用于軌道基礎(chǔ)，橋梁支撐等強壓力區(qū)域灌漿。 用于錨栓，鋼筋種植及建筑結(jié)構(gòu)混凝土補強加固。 ★2.產(chǎn)品特點 抗壓、粘結(jié)等物理力學(xué)性能遠優(yōu)于水泥基灌漿材料。 反應(yīng)固化溫和、放熱峰值低，可長達90分鐘（25° C時）的操作時間，適合大體積灌漿使用。 無收縮：灌漿成型后無收縮，確保高精確度的安裝需要。 而腐蝕性 ：可以隨酸、堿、鹽、油脂等化學(xué)品長期接觸腐蝕。 卓越的抗蠕變性 ：環(huán)氧樹脂灌漿料可在-80°C至+80°C凍融交替、振動受壓的惡劣物理工況下長期使用而無塑性變形，保證設(shè)備定位長期精確。 卓越的韌性 ：環(huán)氧樹脂灌漿料可以化解由動設(shè)備傳遞來的任何可能使水泥基灌漿層爆裂的動荷載 ★3.產(chǎn)品物理性能指標(biāo)范圍
項目 指標(biāo)值 檢測值 檢驗標(biāo)準(zhǔn)
抗壓強度（最終結(jié)果，MPa） 90-105 103 GB/T50081-2008 抗折強度（最終結(jié)果，MPa） 25-35 32 GB/T50081-2008 受壓彈性模量（最終結(jié)果，MPa） 17-20 18 GB/T50081-2008 熱膨脹系數(shù)（最終結(jié)果） <40×10-6mm/mm/° C GBJ119-88 線性收縮率（最終結(jié)果） ----- HG/T2625-94
★4.施工指南
<1>表面預(yù)處理 接觸環(huán)氧樹脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅實基層，保證灌漿面清潔、干 燥、無油脂。混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積，需粘合的金屬表面還應(yīng)無銹蝕（達到SSPC、SP6的光潔度要求）。 <2>施工溫度 環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度，為獲得最佳的工作狀態(tài)，灌漿前必須將材料在15-25°C環(huán)境下放置24小時，施工時及隨后24小時內(nèi)環(huán)境溫度控制15-32°C，20°C最為適宜。夏季施 工避免中午高溫，必要時應(yīng)搭建遮陽棚；冬季氣溫較低時，應(yīng)在灌漿區(qū)域搭 建暖棚升溫，保證施工環(huán)境溫度大于15°C，施工宜選擇中午。 <3>混合 用手提式攪拌器（200-250rpm）充分混合A（樹脂）、B（硬化劑）約3分鐘；2、在低速大功率攪拌機（15-20rpm）中加入C（填料）使與之A、B混合物混合，充分攪拌至骨科全部浸潤即完成，約需5-10分鐘；在氣溫較低時為了保證混合物的流淌性，可以適當(dāng)減少C（填料）的用量。 備注：以上數(shù)據(jù)僅供參考，使用前請務(wù)必實驗相關(guān)性能。 ★5.包裝儲存 本品包裝規(guī)格為（15公斤+45公斤+450公斤）/組。 儲存：儲存在干燥、通風(fēng)的環(huán)境中，防水、防潮，膠液保質(zhì)期為6個月，粉料保質(zhì)期為12個月。 |
高強耐磨料
風(fēng)電專業(yè)灌漿料
道釘錨固料
高延性混凝土
CGM高強無收縮灌漿料
ECM環(huán)氧修補砂漿
高強聚合物修補砂漿
一次座漿料
改性環(huán)氧樹脂灌漿料
CGM支座灌漿料
